Mi található az Arduino kezdőkészletében? [Arduino kezdők]

Hirdetés

Nemrégiben vásárolt egy indítókészletet, vagy tétovázik a vásárlásáért, mert nem biztos benne, mi az? Nem vagy egyedül. Az elektronikus alkatrészekkel teli doboz előtt könnyű elkönnyebbülni. Itt található egy útmutató, hogy pontosan mit talál a készletben.

Mi a A SunFounder UNO kezdőkészlet 49,99 dollárért kapható, amelyet fantasztikus ár-érték arány miatt ajánlunk. Ha más indítókészlettel rendelkezik, akkor valószínű, hogy talál néhány (de nem mindegyiket) ugyanazon alkotóelemeket, ezért érdemes még olvasni. Érdemes lehet megnézni a elektronikai készségek kezdőknek Kezdő elektronika: 10 tudás, amit tudnod kellSokan közülünk soha nem is érkeztek meg a forrasztópáka ellen, de a dolgok készítése hihetetlenül kifizetődő lehet. Íme a tíz legalapvetőbb barkácsolás-elektronikai készség, amely segít az indulásban. Olvass tovább cikk.

Mit tartalmaz az Arduino kezdőkészlet?

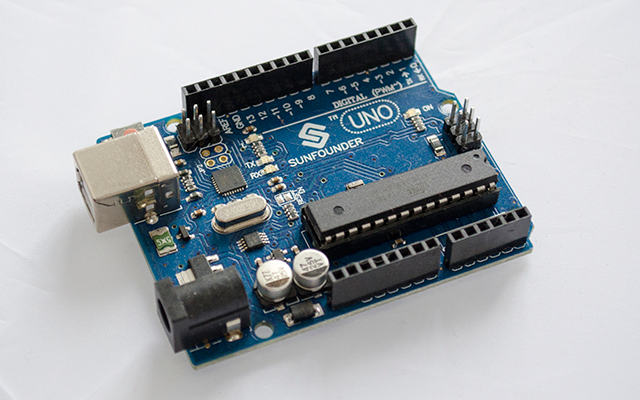

Arduino Uno

A készlet legfontosabb darabja az Arduino Mi az Arduino és mit lehet tenni vele?Az Arduino egy figyelemre méltó kis elektronikai eszköz, de ha még soha nem használta ezt, akkor mi is pontosan ezek, és mit lehet ezzel csinálni?

Olvass tovább maga. Az Uno az egyik legalapvetőbb modell, de egy kezdõ számára teljesen szervizelhetõ, és nincs sok minden, amit nem tudsz vele megtenni. Ha nagyobb vagy erősebb modelleket keres, akkor a Arduino Mega illik a számlához; míg a nagyon kicsi tereket igénylő projekteknél a Mini vagy a Pro Micro több mint megfelelő legyen.

A Sunfounder készletben szereplő modell valójában egy nem hivatalos Uno klón. Mivel az Arduino formatervezése nyílt forráskódú, teljesen törvényes, ha más cégek reprodukálják vagy módosítják, hacsak nem hivatalosan „Arduino” fórummá teszik.

breadboard

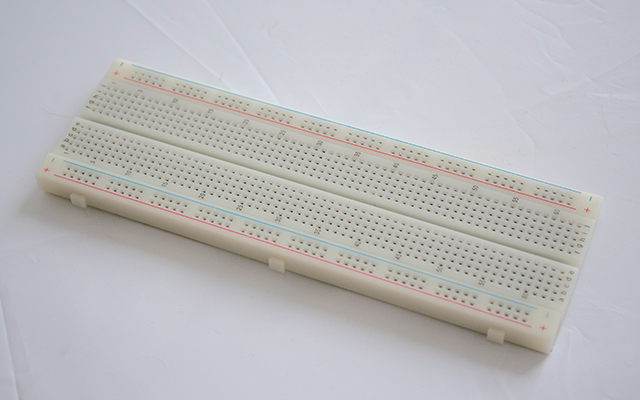

A kenyérlemez egy olyan eszköz, amely kísérletezi az áramkörökkel, anélkül, hogy huzalokat forrasztana. Lényegében ez egy ideiglenes tesztelő eszköz, amellyel gyorsan létrehozhat és megszakíthat elektromos csatlakozásokat. A kenyérlemez műanyag lapról van ellátva, amelynek tetején lyukak vannak, és az alsó részhez csatlakoztatott fém sínekkel: ezekbe a lyukakba az alkatrészek és az áthidaló vezetékek vannak behelyezve. A középső 5 lyukú sorok mindegyike össze van kötve. Külső oldalon az egész oszlop csatlakozik: ezeket általában általános tápvezetékekként használják.

LED

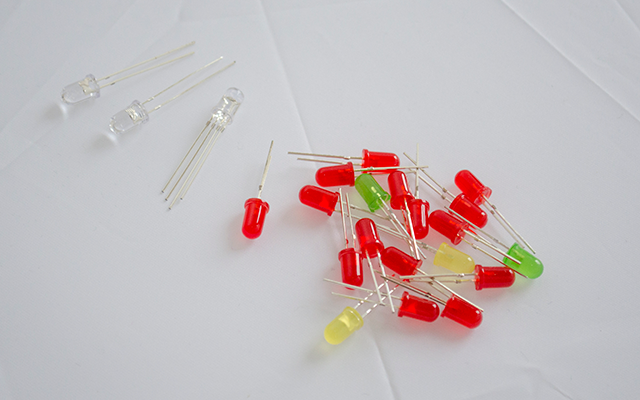

A Sunfounder készlet számos különféle színű LED-del (piros, sárga, zöld és fehér), valamint egyetlen RGB LED-del rendelkezik. Az RGB LED 4 tűvel rendelkezik (minden színhez egy és egy közös katódhoz vagy talajhoz), így kísérletezhet a színkeveréssel, vagy véletlenszerű színes kijelzőket készíthet. Nagyon jó játszani veled belemerül a kódba Mely programozási nyelveket használhatja az Arduino-val?Készen áll valami más kipróbálására az Arduino-val? Nem kell korlátozódnia a C programozásba. Vegye ki ezeket az alternatív nyelveket egy tesztvezetéshez. Olvass tovább . Valójában egy kezdő számára nagyon örült az azonnali eredmények megtekintése, amikor szerkesztettem az első Arduino-kódot.

Az egyik fontos dolog, amelyet meg kell jegyezni, a LED csapjai. Általában a pozitív hosszabb, mint a negatív, de ha a tiéved azonos méretű, akkor keressen egy lapos oldalt az aktuális LED alján. A lapos oldalon lévő láb a talaj vagy negatív.

USB kábel

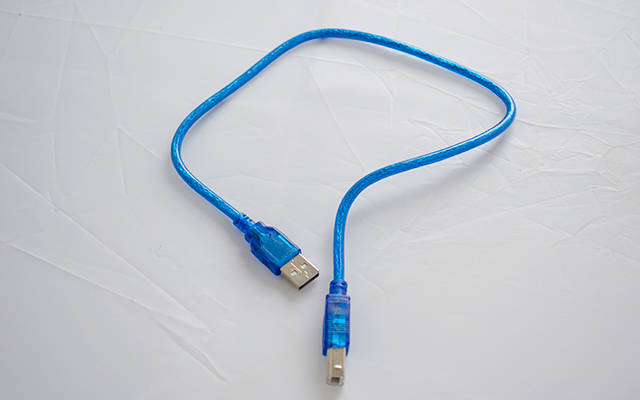

Az USB-kábel csatlakoztatható az Arduino-hoz, valamint a számítógéphez vagy külön tápegységhez. Az egység tápellátása mellett a kábel az adatokat - programok vagy vázlatok formájában - továbbítja a számítógépről az Arduino-ra. A feltöltést követően az Arduino még akkor is tárolja az információkat, ha nincs áram alatt. A program törléséhez egyszerűen töltsön fel egy újat.

Míg az Arduino végtelen időn keresztül tárolja a programot, még áram nélkül is, fontos megjegyezni, hogy a Maga az alaplapnak nincs áramforrása, így csak akkor működik, ha csatlakoztatva van valamilyen áramforráshoz kedves. Az USB port vagy a fali töltő áramellátása mellett 9 vagy 12 V DC bemenet is használható.

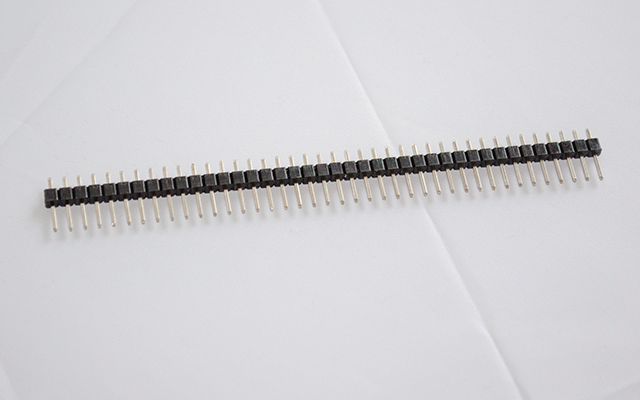

40x tűs fejléc

Ez egy 40 tűs sorozat, amelyet bármilyen méretűre el lehet törni vagy vágni. Az alkatrészek gyakran csapokkal vannak ellátva, de ha olyan viseleteket vásárolt, amelyekben csak lyukak vannak, a csapok fejlécét be lehet forrasztani, hogy megkönnyítsék a kenyérlemezen való munkát.

Kerámia kondenzátor (10nF és 100nF)

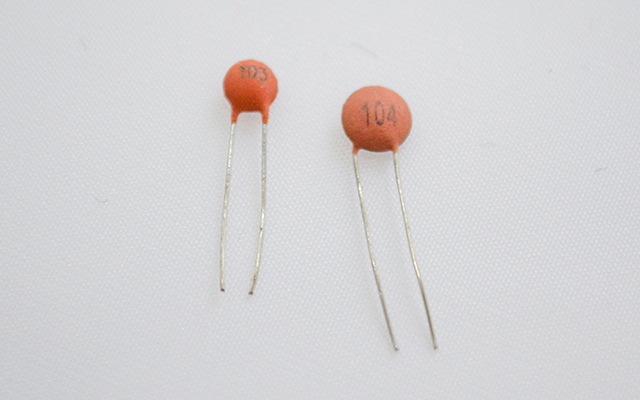

A kondenzátorok energiát tárolnak és ürítenek: általában a feszültség szabályozására vagy a jel kisimítására. Ennek egy speciális példája a gombnyomás „kikapcsolása”. Bár a gomb megnyomása egyszerű, gyors műveletnek tűnik számodra, de elektromos szinten valójában nagyon gyors, magas és alacsony elektromos zajt generálhat. Az eltávolítás a folyamat simításának folyamata, így egyetlen gombnyomásra éppen ez szükséges.

H-híd (L239D)

A H-Bridge egy integrált áramkör, amely lehetővé teszi a feszültség bármelyik irányba történő bevezetését. Ezeket általában a DC motorral együtt használják, hogy mind előre, mind hátra forogjanak. Az L239D valójában egy kettős H-híd, így 2 motorral haladhat, ami egyszerű robotok készítésekor hasznos.

Gyorsulásmérő

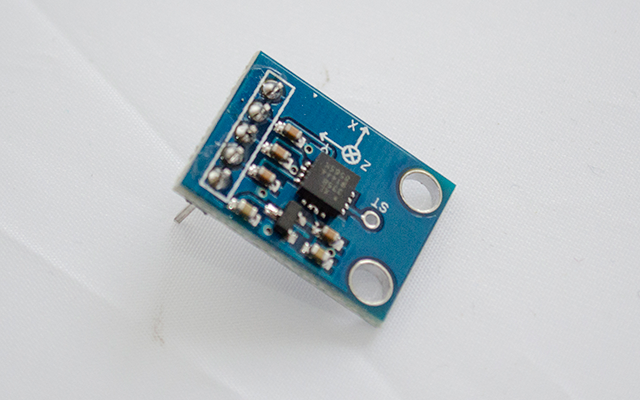

Gyorsulásmérők készülnek a gyorsulás mérésére és egy-három (x, y, z) tengelyre eső dőlésre. Noha sok dolgot csinál, általában a távolság, az oldalról a másikra történő mozgás, valamint a hirtelen megállások és indulások mérésére használják minden típusú eszköz által. Például, ha van olyan készüléke, amely csak egy irányba mozog, például egy robotot követő vonal, akkor a gyorsulásmérő lehetővé teszi a megtett távolság leolvasását a gyorsulással való tényező figyelembe vételével és az idő megmérésével, ha egy megtett távolságot megmérnek tétel.

DC motor

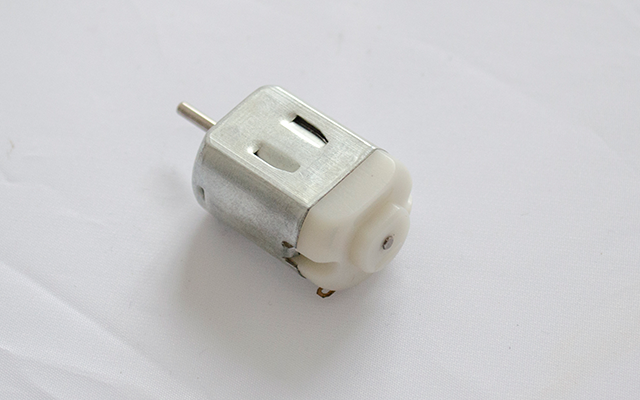

Az egyenáramú motor egy olyan fémrúdot tartalmazó alkatrész, amely forog, amikor tápfeszültségre csatlakozik. A forgórúd ezután egyszerű műveleteket hajthat végre, például ventilátor forgatását vagy mozgást generáló csigarendszer működtetését (például egy RC-autóban).

Optocoupler

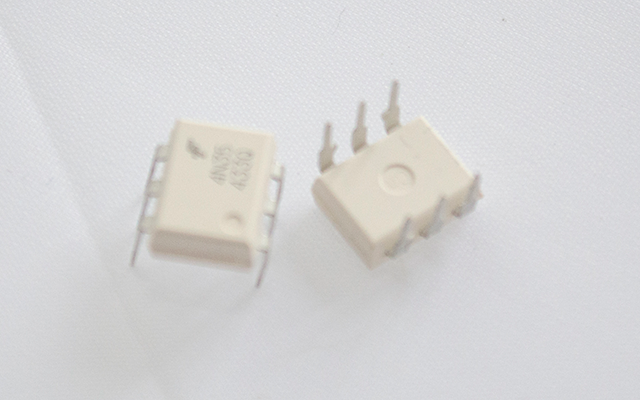

Az optocsatoló lehetővé teszi a jel továbbítását az áramkör két része között, miközben azokat elektromosan elszigetelten tartja. Belsőleg csak egy fényforrású LED. Fogalmi szempontból nagyon hasonlóak a relékhez, ám sokféleképpen különböznek egymástól:

1. Kisebbek és könnyebbek, mint a relé.
2. Szilárd állapot, azaz nincs mozgó alkatrész, és így kevesebb lehetőséget kínál a meghibásodásra.
3. Kevesebb áramot igényel az aktiváláshoz, mint egy relénél; de fordítva, csak kis mennyiségű áramot tud váltani.

Ellenállások (220, 1k, 10k, 1M, 5,1m Ohm)

Az ellenállások olyan alkatrészek, amelyek korlátozzák az áram áramlását más alkatrészekre. Ha egy vezetéket az Arduino 5 V-os tápcsatlakozójához csatlakoztat, de egy alkatrész csak a 3,5 V-ot képes kezelni, meg kell találnia a módját, hogy korlátozza a kapott energiát (áramot) a sérülések elkerülése érdekében.

James írt egy darabot, amely az alapvető ismereteket fedi le alkatrészek egy indítókészletben Mit tartalmaz egy Arduino kezdőkészlet? [MakeUseOf magyarázat]Korábban már bemutattam az Arduino nyílt forráskódú hardvert itt a MakeUseOf-on, de nemcsak a tényleges Arduino-ra van szükséged, hogy valamit beépítsen belőle, és valóban elinduljon. Az Arduino "indítókészletek" ... Olvass tovább , és cső analógiája pontosan a jelölésen van.

“Ha azt szeretnénk, hogy egy áramkörről az egyik irányba áramló vízcsövek hálózatára gondoljunk, akkor az ellenállás olyan lenne, mintha egy kisebb csövet összekötne a nagyobb végével. Ennek fő oka a többi alkatrész megóvása a sérülésektől. ”

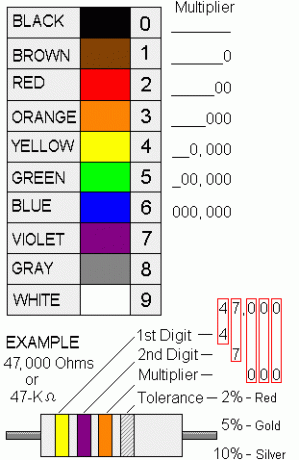

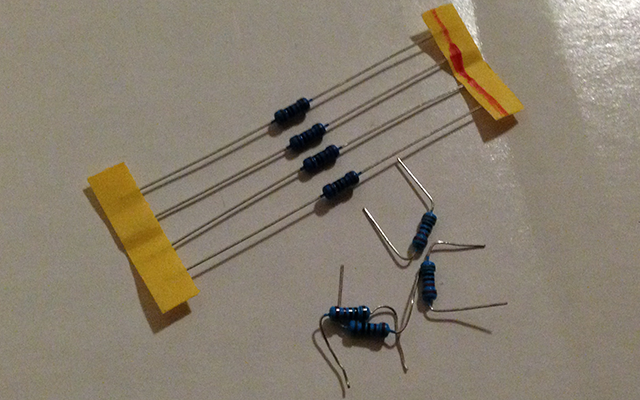

A készletben lévő ellenállások különböző értékekkel rendelkeznek (220, 1k, 10k, 1m, 5,1m Ohm). Ez eleinte zavaró volt számomra, mivel nem tudtam megfejteni az egyes kondenzátorok értékét. Fontos megjegyezni, hogy a színes sávok tartalmazzák az összes információt, amelyre szükség van az egyes kondenzátorok értékének meghatározásához. Az első kettő számértéket képvisel, míg a következő meghatározza a zérusok számát, amelyet hozzátesz a szám végéhez. A negyedik színes sávot tolerancia sávnak nevezik, és ez mutatja az ellenállás szórását, ami valószínűleg nem kell aggódnia ezen a ponton. Ez a táblázat nagyon hasznosnak bizonyult.

Megtudhatja, hogy az adott LED ellenállása milyen értékű ez a praktikus eszköz - de meg kell ismernie a LED működési feszültségét és áramát.

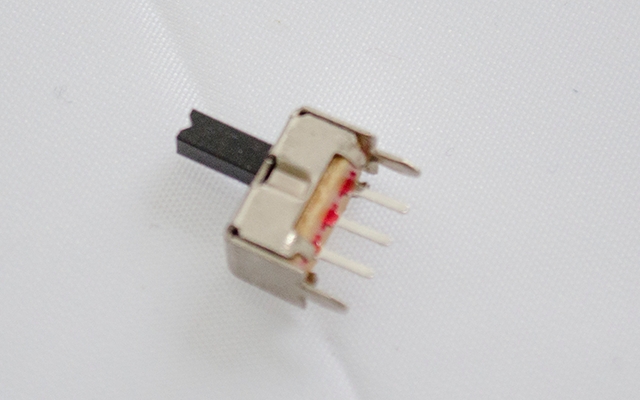

Csúszó kapcsoló

Nem fogok sok időt eltölteni egy kapcsolóra, mivel a legtöbbünk már ismeri az általuk elvégzett alapokat. Alapvetően lekapcsolja vagy lehetővé teszi az áram átadását, amely ténylegesen be- és kikapcsoló karként szolgál a projektek számára.

Érdemes megérteni a különféle csúszókapcsolókat, például a SPDT (amit tartalmaz a készlet) és DPDT. Az első két betű - SP és DP - „egypólusú” és „kettős pólusú” jelentést jelent, amely számú dolog, amit egyszerre válthatnak. Az egypólusú kapcsolóval (mint a képen) egyetlen érintkezőkészlettel rendelkezik, így egy dolog be- vagy kikapcsolható. A kettős pólusú kapcsolónak két különálló érintkezőkészlete van, amelyeket egyidejűleg ugyanaz a kapcsolási művelet működtet.

A második betűkészlet - ST vagy DT - „egyszeri dobást” vagy „dupla dobást” jelent. Az egygombos kapcsolók csak nyitva vagy zárva vannak. A dupla dobásnak (például a készletben) egyetlen közös csap van, és vált a másik két csap között. A kettős dobás kapcsolóval valami egyszerűen be- vagy kikapcsolható, de p

7-szegmenses kijelző

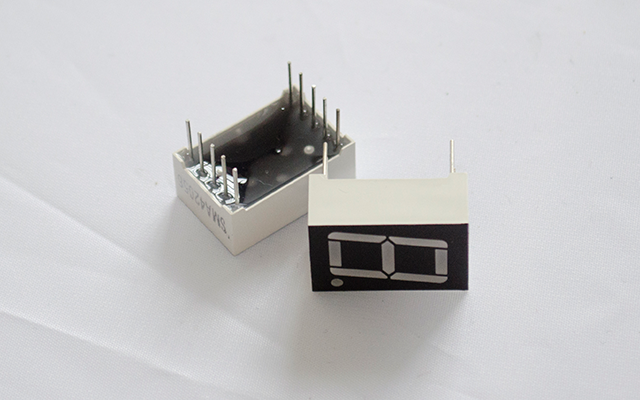

A 7 szegmenses kijelző egy LED-ek integrált csomagja, amely digitális kijelzőként szolgál azoknak a projekteknek a számára, amelyeknél a számok megjelenítésére van szükség. Noha nem képes kezelni a képeket vagy hasonlókat, a kijelző valójában nagyon tökéletes olyan dolgokhoz, mint például az elektromos kocka, ébresztőóra vagy akár a visszaszámláló (ha több ilyen is van).

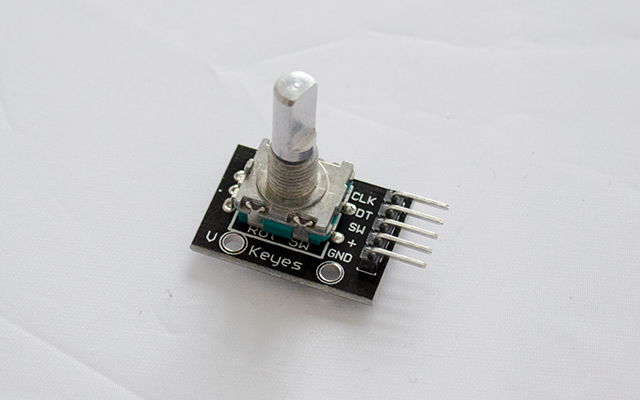

Rotációs kódoló

A forgó jeladó egy fordulatszámmérő eszköz, amelyet a forgások számlálására vagy a kerékkerekes vezérlők - például gombok - létrehozására használnak, amelyek végtelenül fordulhatnak el. Kicsit bonyolultabb a huzalozás, mint a potenciométernél, és megadják a megtett forgáslépések számát.

Hogy elképzelést kapjunk a használatáról, az első projektben, amelyben a forgó jeladó szerepelt, elfordítottam annak érdekében, hogy az RGB LED világosabbá vagy tompabbá váljon.

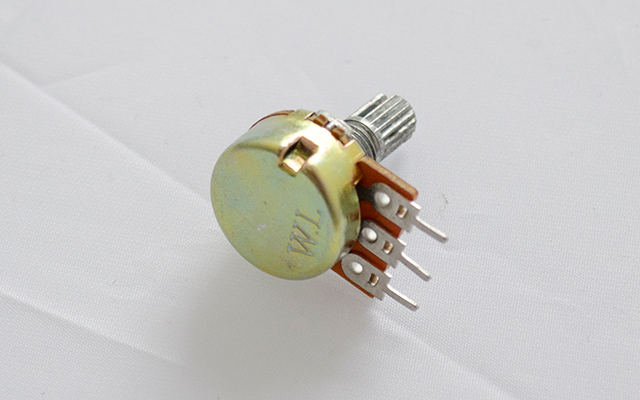

Potenciométer

Bár a potenciométer vizuálisan hasonlít a forgó jeladóhoz, rögzített mozgási tartományban van, és könnyen olvasható analóg kimenetet hoz létre, hogy pontosan megmutatja, hová fordult. A fő különbség az, hogy rögzített kezdő- és végpontjával rendelkezik.

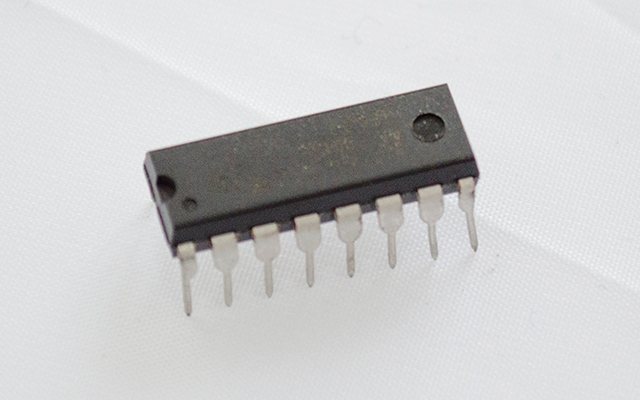

Shift regisztráció

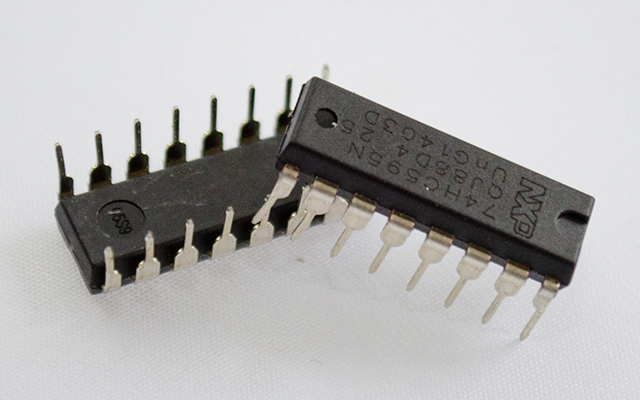

A shift regiszter egyfajta rövid távú memória chip, amely sorosan veszi az adatokat, majd egyszerre mindegyikét eltolja. Gyakorlatilag ez azt jelenti, hogy felszabadíthatja az I / O érintkezőket az Arduino-n. Lényeges, hogy a műszaknyilvántartások is összekapcsolhatók százszorszépekkel, így sokkal több kimenetet vezethetnek, mint az egyébként lehetséges.

Kicsit nehezebb programozni, de ha készen állsz egy útjára, követheted a mi oldalainkat műszak regisztráció kezdő projekt Arduino programozás - Játsszon sebességváltó regiszterekkel (a.k.a még több LED)Ma megpróbálok egy kicsit megtanítani neked a Shift Nyilvántartásokat. Ezek meglehetősen fontos részét képezik az Arduino programozásnak, alapvetően azért, mert növelik a felhasználható kimenetek számát, cserébe ... Olvass tovább .

LCD kijelzö

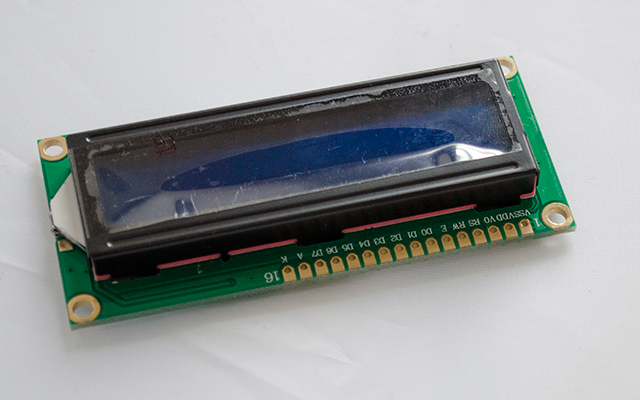

Az LCD-kijelző 16 × 2 karakteres kijelzővel rendelkezik, amely statikus vagy görgető üzeneteket képes megjeleníteni. Általában ezt használja az érzékelő méréseinek kimenetére. Figyelem! A kijelzők sok kimeneti csapot használnak, így nem maradhat sok játékkal.

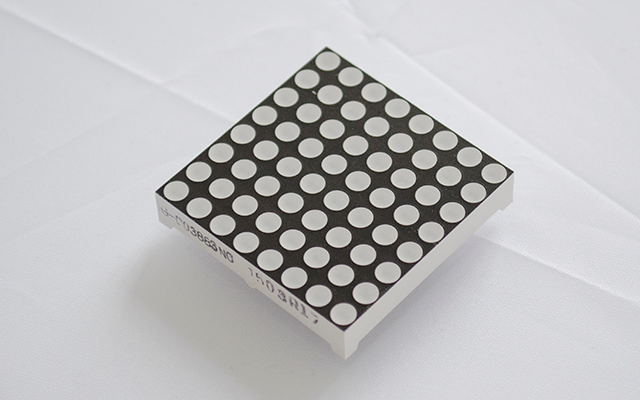

Pont mátrix kijelző

A pontmátrix-kijelző egy 8 × 8-os rácsos LED-lámpákat tartalmaz egy műanyag házban. Ezen LED-ek mindegyike beprogramozható megjelenítésre együtt, vagy önállóan, egyszerű üzenetek vagy képek létrehozására. Nagyobb és kisebb pontmátrix kijelzők is rendelkezésre állnak.

Tranzisztorok (PNP és NPN)

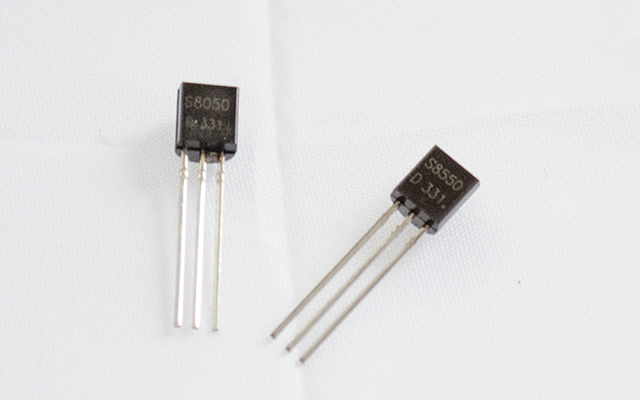

A tranzisztorok képezik a modern elektronika alapját. Mind a PNP (pozitív, negatív, pozitív), mind az NPN (negatív, pozitív, negatív) tranzisztorok elektromos áram által vezérelt és digitális kapcsolóként működik - a digitális logikában és a jelben használják erősítő áramkörök. Minden típusú tranzisztornak van alapja, kollektorja és emittere.

Noha a kettő közel azonos, a különbség abban rejlik, hogy mindkettő teljesen ellentétes polaritással rendelkezik. A PNP kiáramlik az emitterről a csatlakozóra. Az NPN beáramlik a kollektorról az emitterre. Ha szüksége van egy egyszerű memóriára, ne feledje ezt:

NPN: Not Pkenőcs iN

Nyomógomb

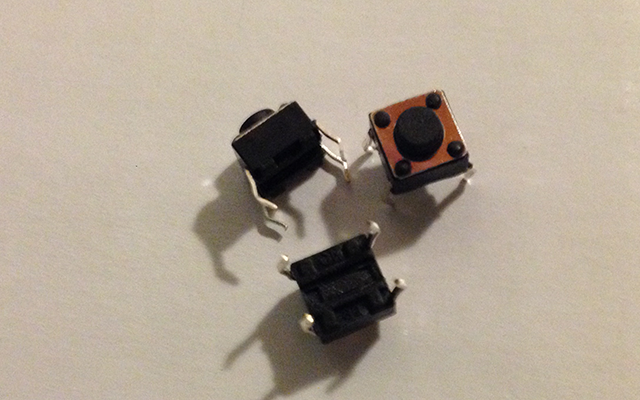

A nyomógomb egy egyszerű gomb, amely megnyomásakor elektromos érintkezést hoz létre vagy szakít meg. Az áramkör ilyen jellegű megszakítását a projekttől függően bármilyen számú különféle effektusra beprogramozhatja, de lehet tartalmazhat például: dobókockát (az LCD-n vagy a pontmátrixon történő megjelenítéshez), a Piezo hangjelző megszólaltatását vagy egy LED-fény indítását / leállítását előadás.

A kapcsolókkal és relékkel való munka során a NO vagy az NC kifejezésekkel is találkozhat: ezek általában „nyitva” (a kapcsolat általában nem jön létre, és aktiválva van a kapcsolat létrehozásához), és „általában zárva” (a kapcsolatot általában úgy alakítják ki, hogy áram áramoljon - a kapcsolót szünet a kapcsolat).

Dióda

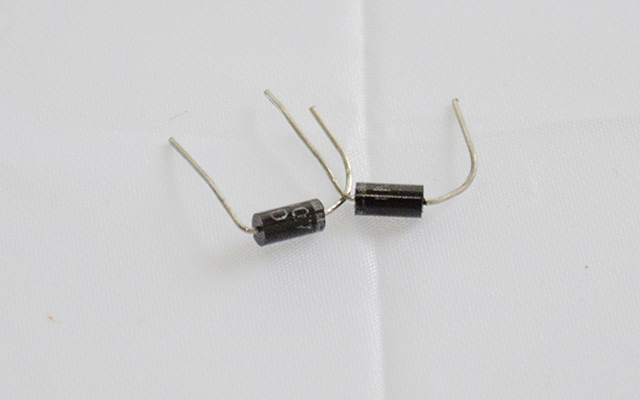

A dióda csak egy irányban engedi az elektromos áramot. Ezt általában az alkatrészek vagy áramkörök védelmére fordított áram túlfeszültségtől, például olyan motoroktól, amelyek az áramellátás kikapcsolása után továbbra is forognak.

Férfi-férfi jumper

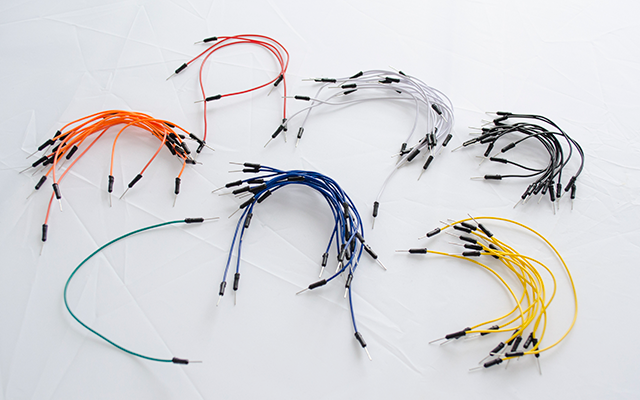

Az áthidaló vezetékek a kenyérlemez, valamint a kenyérlemez és az Arduino közötti összeköttetések létrehozására szolgálnak. A kezdőkészlet több színt tartalmaz, és bár a színnek nincs jelentősége, ez egy nagyszerű módszer a projektek megszervezésére.

Általános kezdő kérdés az, hogy hogyan lehet egy projektet elkészíteni, ha olyan jumperje van, amely nem egyezik meg az ábra létrehozásához használt ábra színével. A színek pusztán szervezeti célokat szolgálnak, és valójában nem számítanak. Érdemes lehet elfogadni azt a szabályt, hogy a vörös a + ve teljesítményhez és a fekete a földhöz, mivel ez egy univerzális szabvány (de megint nem érinti a funkcionalitást).

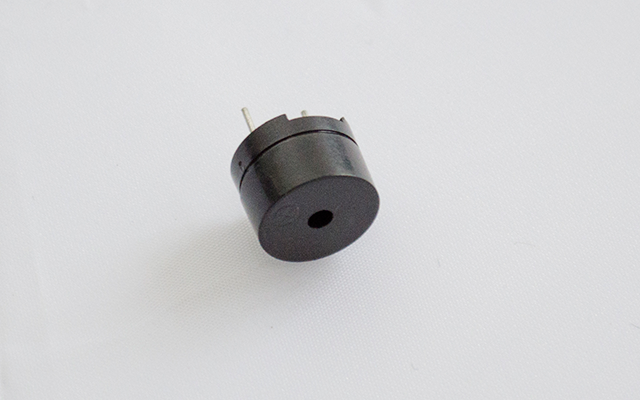

Piezo Buzzer

A Piezo zümmögő csupán egy egyszerű hangszóró, amely különféle hangokon sípol. Maga a hangszóró szilárd hangot bocsát ki, miután csatlakoztatta az áramellátáshoz, de programozhatja őket a kódon belül, hogy megváltoztassa a kibocsátott hangok hosszát és frekvenciáját. James felhasználta a egyszerű Arduino riasztórendszer Hogyan készítsünk egyszerű Arduino riasztó rendszertÉrzékelje a mozgást, majd ijesztje ki a betolakodót a magas behatolású riasztó hangokkal és villogó fényekkel. Jól hangzik? Természetesen igen. Ez a mai Arduino projekt célja, megfelelő ... Olvass tovább .

Tehát, ha összezavarodott kezdő vagy, mint én voltam, ez ötletet adhat neked arról, hogy mi a készlet alkotóelemei, és hogyan használjuk őket. Az elkövetkező hetekben minden héten kissé mélyebben belemerülünk, amíg lehetőséget nem kapunk egyes projektek kezelésére ezen összetevők felhasználásával.

Ha még egy mélyebbre szeretne merülni az Arduino-ban az indítókészlet használata után, olvassa el a ajándékötletek, tökéletes minden Arduino rajongó számára 10 ajándékötlete az életedben az Arduino TinkerernekVásárol ajándékot egy Arduino rajongónak? Nehéz lehet! Itt vannak a legjobb ajándékötletek az Arduino szerelmeseinek és az Arduino kezdőknek. Olvass tovább .
