Hogyan állítsunk be egy Raspberry Pi kameramodult

Hirdetés

A Raspberry Pi-hez számos kiegészítő kapható, de a legnépszerűbbek között van a kameramodul. De hogyan lehet biztonságosan csatlakoztatni egyet, és akkor a legjobbat kihozni belőle?

Ha még nem próbáltad a Raspberry Pi fotózást, itt az ideje. Így kezdheti el a Raspberry Pi kameramodul használatát.

A kameramodul beállítása

Van egy Raspberry Pi-je, és szeretné elkezdeni a kameramodul használatát? Talán szeretne néhányat készíteni időzített filmek, vagy építeni a mozgásérzékelő biztonsági kamera. Bármi legyen is a projekt, ha kamerát igényel, a legjobb megoldás a hivatalos kameramodul. A beállítás egyszerű, és a következőket kell tennie:

• Csatlakoztassa a kameramodult: Egy szalagkábel köti össze a kamerát a Raspberry Pi-vel.
• A kamera engedélyezése: Ezt a konfigurációs képernyőn lehet megtenni.
• A kameramodul biztonságos rögzítése: Megfelelő tok szükséges.
• Fotózni: Használjon egyszerű parancssori utasítást.

Mielőtt azonban elkezdené, meg kell győződnie arról, hogy mindenre szüksége van. A Raspberry Pi kameramodul v2 megvásárolható az Amazonon.

Raspberry Pi kameramodul V2-8 megapixel, 1080pRaspberry Pi kameramodul V2-8 megapixel, 1080p Vásároljon most az Amazonon $24.35

Amire szüksége lesz

A legjobb eredmény érdekében gyűjtse össze a következőket:

• Raspberry Pi (bármelyik modell megteszi, bár a Raspberry Pi Zerohoz más szalagkábel szükséges)
• Raspberry Pi kameramodul
• microSD kártya Raspbiannal (más Raspberry Pi disztribúciók is használhatók)
• Ethernet-kábel/Wi-Fi-kulcs, ahol szükséges
• USB billentyűzet
• Megfelelő Raspberry Pi tok (lásd lent)
• Megbízható tápegység (adapter vagy hordozható megoldás)

Ha összegyűjti ezeket az elemeket, nem tart sokáig, amíg a Raspberry Pi Camera Module csatlakoztatható a Pi-hez, és elkezdhet fényképeket készíteni. Mielőtt elkezdené, győződjön meg arról, hogy rendelkezik telepítette a Raspbian legújabb verzióját A Raspberry Pi frissítése a legújabb Raspbian operációs rendszerreSzeretné naprakészen tartani Raspberry Pi-jét? Így frissítheti a Raspbiant szabványos frissítéssel vagy új verzióra való frissítéssel. Olvass tovább a microSD kártyán.

A hivatalos Raspberry Pi kameramodul

Az évek során a Raspberry Pi hivatalos kameramoduljának különböző verziói jelentek meg. 2018-tól elérhető a 2.0-s verzió, kétféle változatban.

Normál Raspberry Pi kameramodul: Ez az alapértelmezett beállítás, amelyet valószínűleg a normál fényképekhez választ. Ennek az 5 MP-es fényképezőgépnek a színvisszaadása meglepően jó egy viszonylag olcsó kamerához képest.

NoIR Raspberry Pi kameramodul: A NoIR változat infravörös szűrő nélkül szállítható, innen ered a név. Ez jobb az éjszakai fotózáshoz, bár a fényforrás hasznos.

A kameramodul csatlakoztatása

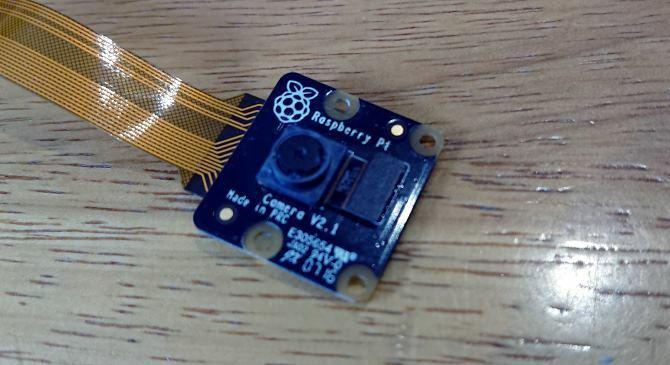

Amikor kicsomagolja a kameramodult, szalagkábellel szállítjuk. Ez általában már magához a kamerához csatlakozik (bár nem mindig), és egy szalagkábel csatlakozón keresztül csatlakozik a Raspberry Pi-hez.

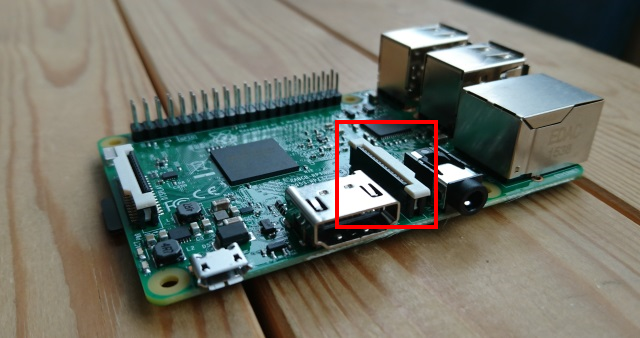

Mielőtt csatlakoztatná a kamerát a Raspberry Pi-hez, feltétlenül tegye meg az antisztatikus óvintézkedéseket. Ezzel elkerülheti, hogy a készülék statikus elektromossággal véletlenül megsérüljön. Szánjon időt arra is, hogy először azonosítsa a Raspberry Pi kameracsatlakozási nyílását.

• Raspberry Pi B: Az Ethernet port és a HDMI csatlakozó között.
• Raspberry Pi B+, 2, 3, 3 B+ (mi a különbség? A Raspberry Pi Board Guide: Zero vs. A és B modellA sok különböző Raspberry Pi modell közül honnan tudja, melyiket vegye meg? Végső útmutatónk mindent elmond, amit tudnia kell! Olvass tovább ): A TRRS/AV aljzat és a HDMI csatlakozó között.
• Raspberry Pi Zero: a microSD-nyílással szemközti rövid élen.

Ezután győződjön meg arról, hogy a kábel csatlakoztatva van a kamerához. Ha ez megtörtént, ideje óvatosan kinyitni a nyílás csatlakozóját, ügyelve arra, hogy a kis T-alakú műanyag kilazuljon. Illessze a szalagot a helyére úgy, hogy az ezüst oldala a HDMI-csatlakozó felé nézzen.

Miközben a szalag be van helyezve, óvatosan nyomja a műanyagot a helyére, hogy rögzítse.

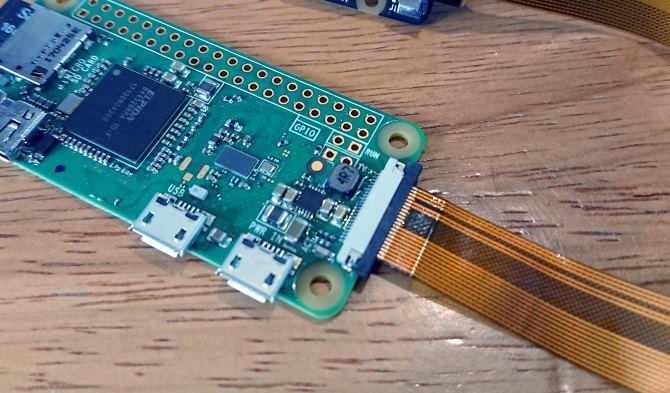

A kameramodul és a Raspberry Pi Zero csatlakoztatása

Ha a Raspberry Pi Zero-t használja, a dolgok egy kicsit másképp alakulnak.

Ezen a kisebb Raspberry Pi-n a csatlakozó port kisebb, ezért más szalagkábelre van szükség. Ügyeljen arra, hogy az ezüst érintkezők felfelé nézzenek; a T-csipesz alatt rögzülnek. Ez egy kicsit macerás lehet a keskenyebb szalagkábellel.

Megfelelő kábelt rendelhet az Amazon-tól. Vegye figyelembe azt is, hogy különböző hosszúságú kábeleket találhat, amelyek hasznosak lehetnek a projektben.

Arducam 15 tűs 1,0 mm-es osztású 22 tűs 0,5 mm-es kamerakábel a Raspberry Pi Zero 1.3-as verziójához, specifikus (2 db-os csomag)Arducam 15 tűs 1,0 mm-es osztású 22 tűs 0,5 mm-es kamerakábel a Raspberry Pi Zero 1.3-as verziójához, specifikus (2 db-os csomag) Vásároljon most az Amazonon $7.99

A kameramodul bekapcsolása és engedélyezése

Ha csatlakoztatta a kamerát, ideje elindítani a Raspberry Pi-t. Akár közvetlenül csatlakozik TV-hez vagy monitorhoz, akár SSH használatával távolról elérheti a számítógépet A Raspberry Pi beállítása fej nélküli használatra SSH-valA Raspberry Pi képes elfogadni az SSH-parancsokat, ha csatlakozik egy helyi hálózathoz (Ethernet vagy Wi-Fi), így könnyen beállíthatja. Az SSH előnyei túlmutatnak a napi szűrés felborításán... Olvass tovább , meg kell nyitnia a Raspberry Pi konfigurációs képernyőt. Ban,-ben Raspbian PIXEL asztali környezet, ezt megtalálja a preferenciák menü.

Előfordulhat azonban, hogy inkább használja a parancssort, és írja be:

sudo raspi-config

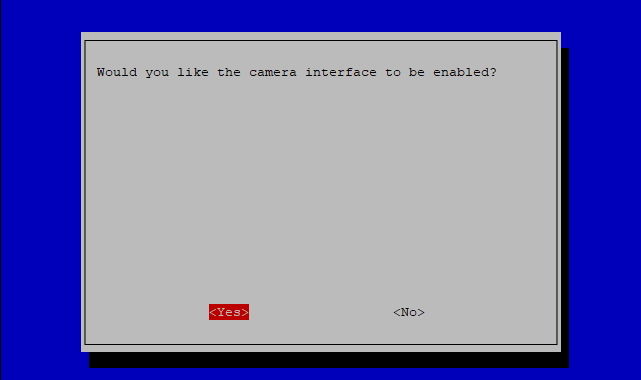

Bármilyen módszert is használ, találja meg Interfész opciók > Kamera lehetőséget, és válassza ki Igen. A rendszer arra kéri, hogy indítsa újra a Raspberry Pi-t, ezért tegye ezt, és várja meg, amíg újraindul.

A kamera felszerelése a Raspberry Pi tokba

A Raspberry Pi kameramodulhoz számos rögzítési lehetőség áll rendelkezésre. Egyszerűen használhat például ragasztógitt, bár ez eléggé rendetlen lehetőség. Valószínűleg a legjobb megoldás, ha olyan tokot keresünk, amelyben rögzítési pont található a kameramodulhoz.

Íme három jó lehetőség:

1. SmartPi tok és ház

Az egyik legjobb választás a Raspberry Pi házhoz és a kameramodulhoz az Amazonon a SmartPi, egy Lego-kompatibilis tok a Raspberry Pi B+, 2 és 3 számára. Míg a tok fali rögzítési lehetőségekkel és Lego lemezekkel rendelkezik, a kameramodul burkolata magára a házra szerelhető. Van egy GoPro-kompatibilis rögzítőcsatlakozó is.

Építőelemekkel kompatibilis SmartiPi Raspberry Pi B+, 2, 3 és Pi 3 B+ tok fényképezőgépházzal és GoPro kompatibilis tartóval - szürkeÉpítőelemekkel kompatibilis SmartiPi Raspberry Pi B+, 2, 3 és Pi 3 B+ tok fényképezőgépházzal és GoPro kompatibilis tartóval - szürke Vásároljon most az Amazonon

2. Smarticase kameraház

Ha már rendelkezik SmartPi tokkal, akkor érdemes megvásárolni Smarticase kameramodul ház, önmagában az Amazontól. A ház felületéhez csavarozására szolgáló lyukakkal rendelkezik, valamint „építőkocka” kompatibilitást is kínál a SmartPi-re vagy bármilyen Lego-ra való felszereléshez.

Smarticase Building Block kompatibilis tok The Raspberry Pi hivatalos fényképezőgéphez - szürkeSmarticase Building Block kompatibilis tok The Raspberry Pi hivatalos fényképezőgéphez - szürke Vásároljon most az Amazonon

3. Keyestudio fekete tok

A Raspberry Pi B+, 2 és 3 készülékekhez ideális teljes tokos megoldásért tekintse meg ez a megfizethető tok az Amazonon. A Keyestudio tok rögzítő rudakat tartalmaz a Raspberry Pi kameramodulhoz, ami lehetővé teszi, hogy a teljes Pi-t felszerelhető kameraegységként használja.

Keyestudio fekete tok, amely támogatja a kamera telepítését a Raspberry Pi 3 / B+/2 B modellhezKeyestudio fekete tok, amely támogatja a kamera telepítését a Raspberry Pi 3 / B+/2 B modellhez Vásároljon most az Amazonon $9.59

Kép készítése Raspberry Pi-vel

Mostanra egy Raspberry Pi-t egy engedélyezett kameramodulra kell csatlakoztatni, és mindent egy tokba kell szerelni. Most készen áll a fénykép készítésére.

Nyisson meg egy terminálablakot, és írja be ezt az egyszerű parancsot:

raspistill -o image.jpg

Ez a tesztfotó a Raspberry Pi asztali számítógépe Pictures könyvtárában található. Más parancsok is lehetségesek.

Például, ha a fénykép fejjel lefelé van, használhatja a -V f és -HF zászlókat a függőleges és vízszintes tengelyek megfordításához.

raspistill -vf -hf -o image.jpg

A fényképek készítéséhez szükséges parancsok teljes listájához írja be az egyetlen parancsot:

raspistill

Akár videót is rögzíthetsz!

Az állóképek készítése mellett a Raspberry Pi Camera Module videót is rögzíthet. Ismét a megfelelő parancsot kell használnia, ezúttal a reszelős eszköz. Ez a parancs HD videót rögzít:

raspivid -o video.h264

(A raspistillhez hasonlóan szükség esetén használhatja a -vf és -hf parancsot.)

Vegye figyelembe, hogy a szabványos microSD-kártya valószínűleg túl kicsi a hosszadalmas videorögzítéshez (bár ha van külső meghajtót csatlakoztatott, ennek több mint elegendő helyet kell biztosítania). Mint ilyen, használhatja a -t zászló a rögzítési idő korlátozásához, ezredmásodpercben megadott érték használatával:

raspivid -o video.h264 -t 5000

Ez öt másodperces felvételt rögzít.

Érezze jól magát Raspberry Pi kameramoduljával

Ha a Raspberry Pi-t az előnyben részesített kamerabeállításához csatlakoztatta, készen áll a fényképek és a videók rögzítésére. Szóval mi a következő?

Nos, csatlakoztathat egy hőnyomtatót, és létrehozhat egy Polaroid stílusú azonnali kamerát. Vagy használhatja saját fényképezőgépként stop-motion animációs stúdió.

A választás a tiéd. További beállítási tippekért tekintse meg oldalunkat nem hivatalos Raspberry Pi beállítási útmutató Raspberry Pi: A nem hivatalos bemutatóFüggetlenül attól, hogy Ön jelenlegi Pi-tulajdonos, aki többet szeretne megtudni, vagy potenciális tulajdonosa ennek a hitelkártya-méretű eszköznek, ez nem olyan útmutató, amelyet nem szeretne kihagyni. Olvass tovább .
