Az alaplap van az a számítógép legfontosabb alkotóeleme. Ha feltöri az alaplapot vagy annak egyik csatlakozási hibáját, a függönyök vannak a számítógépéhez. Sajnos az alaplapok titokzatos és varázslatos lénynek tűnnek azok számára is, akik nem műszaki rajongók.
Olyan sok alkatrész, darab és alkatrész esetén, hogy meghatározzák az egyes alkatrészek céljait, agyműtétnek tűnhet. Vagyis eddig! Olvassa el az átfogó, bár alapvető tudnivalókat, útmutató az alaplaphoz!
Alaplap: áttekintés
Az alábbiakban bemutatjuk a képet, amelyet az alaplap, az MSI H81-P33 egyszerű összetevőinek bemutatására használunk.
Noha vannak bonyolultabb alaplap-konfigurációk, amelyek lehetővé teszik a felhasználók számára, hogy több komponenst telepítsenek az alaplapra, a fenti példa alapvető konfigurációt határoz meg. Az alaplapnak három általános aspektusa van, amelyekre a felhasználóknak szükségük lenne az egyik megfelelő konfigurálásához.
- nyerőgépek: A rések hardver-összetevőket tartalmaznak emelt portok segítségével. Az alaplapon található fő helyek: AGP (Accelerated Graphics Port), PCI (perifériás összetevők összekapcsolása) és RAM (Randon Access Memory).
- Sockets: A foglalatok lehetővé teszik a felhasználók számára, hogy az alkatrészeket közvetlenül az alaplapra telepítsék. A legfontosabb példa a CPU foglalat.
- Kapcsolatok: A csatlakozók az alkatrészek tápellátása révén biztosítják az energiát. Ezek a kapcsolatok gyakran tűs csatlakozások, amelyek egy részét emelt aljzatokba helyezik (ATX csatlakozókon keresztül), mások csupaszak.
Míg az alaplap modellek elrendezése sokkal több komponenst tartalmaz, mint a fentiek, a bemutatott modellek a fogyasztói szintű részvételre készültek.
CPU foglalat
CPU foglalatok kétféle típusú lehet: LGA (Land Grid Array) és PGA (Pin Grid Array). Az LGA kis érintkezőlemezeket használ, míg a PGA vékony csapokat használ a processzor és az alaplap összekapcsolásához.
Az aljzatok különféle változatai is vannak az általános LGA típuson belül. A különböző aljzatok befolyásolják a a CPU.
Egy kiváló minőségű vagy drágább alaplap magasabb szintű foglalatot hordoz.
A CPU behelyezése a nyílásba ugyanolyan egyszerű, mint a CPU helyes irányú behelyezése a nyílásba (egy CPU-n ábrázolva egy kis nyíljelzővel), és a CPU-t nyomja meg a csatlakozóaljzathoz a érintkezőkar.
DIMM bővítőhelyek

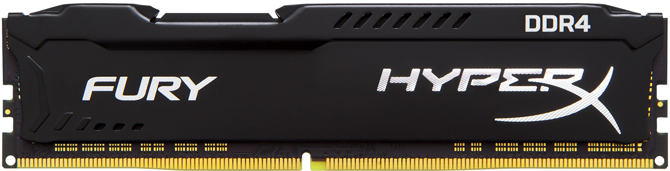

DIMM (Dial Inline Memory Module) nyílások tartalmazzák a RAM-modulok Minden, amit tudnia kell a RAM és a memóriakezelésrőlA RAM a számítógép rövid távú memóriája. Ezért a memóriakezelés jelentős hatással van a rendszer teljesítményére. Itt bemutatjuk, hogyan működik a RAM, és megtehetünk-e bármit a hatékonyság növelése érdekében. Olvass tovább (gyakran RAM memóriakártyáknak hívják) az alaplapra telepítve.
Általában az alaplap hátulsó csatlakozóival párhuzamosan vannak elhelyezve.
Kétféle DIMM létezik: 168 tűs SDRAM és 184 tűs DDR SDRAM helyekkel. Ez utóbbi a legmodernebb alaplapok de facto RAM-bővítőhelye, kettő helyett egy bevágással a DIMM modulban.
A DIMM bővítőhelyek párban vannak, és színkóddal vannak megkülönböztetve, hogy elkülönítsék az egyes és a kétcsatornás réseket. A botok kétcsatornás memóriahelyekbe történő telepítése jobb teljesítményt nyújt, ha azonosak.
A helyes telepítés érdekében nyissa ki a DIMM nyílás mindkét oldalán található két kicsi kart, és nyomja le a RAM memóriakártyát, amíg vissza nem pattannak a helyükre.
PCI bővítőhelyek
A PCI (Peripheral Component Interconnect) a ház hardveres eszközeit, például a grafikákat és a hangkártyákat helyezi el. A modern alaplapok túlnyomórészt másokat használnak PCIe (PCI Express) verziók. A legújabb PCIe szabvány az PCIe 4.0 Mi a PCIe 4.0 és frissítenie kellene?A PCIe 4.0 gyorsabbá teszi a PC hardverét, de valószínűleg még nem támogatott. Frissítenie kell a hardvert a PCIe 4.0-ra? Olvass tovább
A PCI Express célja a korábbi, régebbi busz verziók, például a PCI, a PCI-X és az AGP kicserélése.
A PCI Express nyílások szabványos méretben érkeznek, x1 (legkisebb) és x16 (legnagyobb) között. A modern alaplapok általában legalább egy PCI Express x16 nyílás számára helyet foglalnak el az a telepítéséhez dedikált grafikus kártya 5 dolog, amit tudnia kell a grafikus kártya vásárlása előttÍme öt kulcsfontosságú pont, amelyet szem előtt kell tartani, mielőtt megvásárolja a következő grafikus kártyát, különben megbánhatja a vásárlást. Olvass tovább .
Kisebb PCI Express nyílásokat, például x1 vagy x4, általában audio- és hálózati kártyákhoz használnak.
A legtöbb PC nyíláshoz hasonlóan az élcsatlakozó bevágása határozza meg az alkatrész tájolását.
CMOS akkumulátor
A számítógép azért indul be a BIOS-ba, még akkor is, ha az operációs rendszer hibás, mert a BIOS a CMOS-chipen található. Ezt a CMOS chipet ezután a CMOS akkumulátor táplálja.
Előfordulhat, hogy hibaüzeneteket kap a BIOS töltésével kapcsolatban, vagy valamilyen feszültséggel kapcsolatos számítógépes probléma merül fel, és eltávolítania vagy kicserélnie kell a számítógépet CMOS akkumulátor Miért van az alaplapon akkumulátor?Tudta, hogy van egy elem a számítógép alaplapján? Itt található a CMOS alaplap akkumulátora, és miért van szüksége rá. Olvass tovább .
Egyszerűen húzza meg az akkumulátor oldalán található kis kart, hogy eltávolítsa az akkumulátort, amely azonnal felcsavarodhat. Ne feledje, hogy ez az alkatrész különösen érzékeny a statikus sokkra, ezért legyen óvatos az alkatrésznél.
Tápcsatlakozók
A tápcsatlakozók felelősek az alaplap tápellátásának biztosításáért. Az ezekhez a csatlakozásokhoz használt kábelek nevezik ATX csatlakozók, biztosítson biztonságos és következetes tápcsatlakozást az alaplaphoz.
Két ATX csatlakozóra van szükség az alaplap működőképességéhez: az egyik a CPU-hoz (4 tűs ATX az alacsony véghez) és 8 tűs ATX a felső véghez) és a másik fő csatlakozó (általában a nagyobb 24 ATX) a tábla többi részére.
Előlap és USB csatlakozók
A kiegészítő hardver - például az előlapi audio és az USB-bemenetek - tápcsatlakozói kisebb, csupasz érintkezős csoportokban találhatók. Példáinkban megnevezik őket J csatlakozók az alapértelmezett MSI-címkézés miatt (JFP, JUSB, JAUD stb.), bár ez a címkézési rendszer nem vonatkozik az alaplap összes gyártmányára és modelljére.
Pontosabban, előlapi csatlakozók (JFP1 jelöléssel) megköveteli, hogy a felhasználók az előzetesen konfigurált kapcsolatok helyett telepítsenek egyedi PIN-csatlakozókat az alaplapra.
Az előlapi csatlakozók komoly bosszantást okozhatnak. Például, ha az esetleges bekapcsológomb csatlakozóját helytelenül helyezi el, a számítógép nem kapcsol be.
Az előlapi csatlakozók felszerelésekor ügyeljen arra, hogy szánjon időt. Ellenőrizheti a saját adatait is felhasználói kézikönyv online az alaplap pontos csatlakozókonfigurációjának megtalálásához.
SATA csatlakozók
A SATA csatlakozók lehetővé teszik a felhasználók számára, hogy merevlemezüket SATA-kábellel csatlakoztassák az alaplaphoz.
Az alaplap különböző konfigurációi eltérően helyezik el a SATA-portokat, de az alkatrészt az egyedi csatlakozó és a fedélzeti címkézés miatt mindig megjegyezheti. A dugaszon lévő kisméretű gömb meghatározza annak konfigurációját.
Hátsó panel
A hátlap biztosítja a felhasználók számára az I / O kapcsolatok fő tömbjét, például LAN, USB és audio portot.
Az alábbi kép a H81-P33 hátlapjának álló elrendezését mutatja.
Balról jobbra a portok: PS / 2 portok régebbi billentyűzetekhez és egerekhez (lila billentyűzethez és zöld egérhez), 2 x USB 2.0 port, 2 x USB 3.0 port, DVI (fehér) és VGA (kék) portok a kijelzőkhöz, LAN kikötővel két további USB port alább, és 3 x 3,5 mm-es audio portok (világoskék a mikrofonhoz, világoszöld az audio bemenethez és rózsaszín az audio kimenethez). A kiegészítő USB és audio portok általában a PC-k esetében is találhatóak.
Ez (nem egészen) minden, emberek!
Az alaplap összetett technológia. Bár a dudorok, dugók és csapok csoportjai eleinte túlságosan nagynak tűnhetnek, a mérnöknek nem kell megjegyeznie a különféle kapcsolatokat, amelyekre szüksége lenne készítsd el a saját számítógépüket Saját számítógép készítéseNagyon örömteli a saját számítógépének felépítése; valamint megfélemlítő. De maga a folyamat valójában meglehetősen egyszerű. Mindent áttekintünk, amit tudnod kell. Olvass tovább .
Most, hogy ismeri az alapokat, nyissa meg a saját számítógépét, és ellenőrizze, hogy megtalálja-e a fentieket saját alaplapján. Ki tudja, ez hasznos lehet, ha valaha egy alkatrészt ki kell cserélni.
Van-e bármilyen más tech eszköz, amelyet szeretne magyarázni? Tudassa velünk az alábbi megjegyzésekben!
