A mikrohullámú sütők a 80-as évek óta mindenütt jelen vannak a konyhákban, ám az utóbbi időben a megrázkódtatást elősegítők elválasztották őket, hogy alkatrészeket betakarítsanak saját projekteikhez. Itt található egy valódi aranybánya a barkácsolás otthoni feltalálói számára, a nagy teljesítményű, nagy teljesítményű alkatrészekből, amelyek felhasználhatók Tesla tekercs készítéséhez, az alapvető tartós alkatrészekig mindenféle Arduino hobbi projektek 15 nagyszerű Arduino projekt kezdőknekÉrdekli az Arduino projektek, de nem tudja hol kezdje? Ezek a kezdő projektek megtanítják az induláshoz. Olvass tovább vagy Raspberry Pi otthoni automatizálás Játssza le a saját dallamát, amikor belép a szobába a Raspberry Pi segítségévelElőfordult már, hogy hazatér-e személyes fogadtatásra? Ebben az egyszerű Raspberry Pi projektben egy nádkapcsolót használunk, hogy hangot indítsunk, amikor egy ajtó kinyílik. Olvass tovább .
Szerencsére a mikrohullámú sütő általános beállítása az évek során nem változott ennyire, így megkönnyítette az alkatrészek azonosítását és biztonságos eltávolítását. Ebben a cikkben a mikrohullámú biztonságos leválasztását tárgyaljuk, és bemutatunk néhány olyan projektötletet, amelyet a találmányok kitaláltak az alkatrészek felhasználásával.
Mielőtt elkezdenénk, három fontos szempontot kell átlépnünk:
- Mikrohullámok vannak magasfeszültség készülékeket, és soha nem szabad szétválasztani, miközben csatlakoztatva vannak. Ezenkívül a huzalozás színszabályai országonként változhatnak. Ügyeljen arra, hogy pontosan tudja, mit néz!
- A nagyfeszültségű kondenzátor halálos sokkot okozhat még aztán is a mikrohullámú sütőt hónapok óta nem csatlakoztatta a hálózathoz. Ebben a cikkben megmutatjuk, hogyan lehet biztonságosan üríteni ezeket a kondenzátorokat, de ezeket tiszteletben kell tartani.
- A mikrohullámú belső magnetron tartalmazhat berillium-oxid kerámiaszigetelőikben, amelyek végzetes lehet ha bejut a tüdőbe. Az egyszerű eltávolítása biztonságos, de soha ne próbálja meg szétszedni. Ez nem éri meg!
Minden alkalommal, amikor tudatosan nagy energiával gondolkodik, az az saját felelősségedre és potenciálisan halálos. Röviden, légy biztonságban! Éljen, hogy egy nap bádogjon! Most, ezt mondva, kezdjük el.
Mikrohullámú beszerzés
Az első lépés a mikrohullámú készülék megtalálása. Lehet, hogy van egy régi cseréje - az én esetemben a szomszédaim megszabadultak a sajátjuktól, és a lépcsőházba hagyták. Érdemes megjegyezni, hogy ez a szétszerelés nem megfelelő inverter mikrohullámok mivel másként működnek.

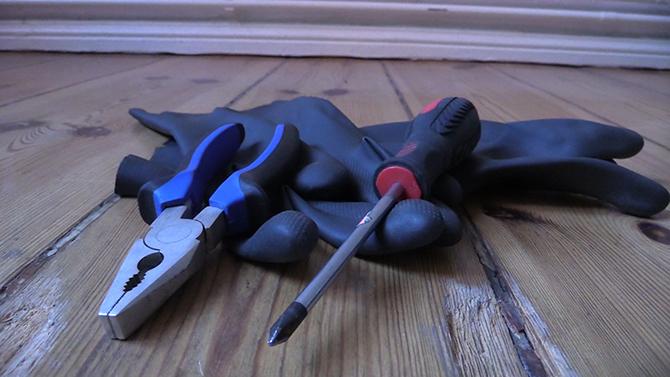

A szétszereléshez nem kell sok eszköz, bár különféle mikrohullámú sütő esetén ez eltérhet. Ezt elégségesnek találtam:
- Phillips csavarhúzó szigetelt fogantyúval.
- Fogó szigetelt fogantyúval.
- Nehéz kesztyű.
Találtam, hogy a kesztyűk kettős célt szolgálnak itt: a védelem mellett egy jó akadályt jelentettek a kezem és a mikrohullámú tokban felhalmozódott szennyeződés évei között. Azt is hasznosnak találtam, ha mellé van egy kis tál, ahol az összes csavart tárolhatom.
Mielőtt elkezdené, ellenőrizze az esetet, hogy van-e hasznos információ róla. Számos mikrohullámú teljes áramköri rajzok elérhetők az interneten történő letöltéshez, amelyek nagyszerű módja annak, hogy megismerjék az áramkörök kialakítását, ezért feltétlenül jegyezze fel a talált modelleket. További információ a barkácsolás elektronikájának megismeréséről: nagyszerű forrás Kezdje el a DIY elektronikus projektek elkészítését ezekkel a tanulási webhelyekkelA geeky ötletek kiépítése még soha nem volt ilyen egyszerű. Itt az ideje, hogy megtanuljuk a barkácsolás elektronikáját, és ezek a legfontosabb ajánlott erőforrások erre a célra. Olvass tovább .
Ebben az esetben a gyártó szívesen helyezte a belső elektronika diagramját a ház hátoldalára
Csak arra az esetre, ha erre emlékeztetőre van szüksége hamarosan, nem kell megértenie a német nyelvet, hogy tudja, hogy valami rajta „Achtung” és „Warnung” veszélyes lehet!
Csavarj ide, csavarj oda
Ellenőrizze, hogy a mikrohullámú csatlakozó nincs-e csatlakoztatva.
Ellenőrizd újra.
Komoly vagyok. Jelölje be. Várhatunk.
Most kezdje el az összes csavar eltávolításával, amelyet a külső burkolaton láthat. Előfordulhat, hogy a ház felső részét először a szélek körül lévő csavarokkal lehet eltávolítani elegendő hozzáférés az alkatrészek betakarításához anélkül, hogy teljesen elválasztanák őket, bár néhány modellbe nehezebb betörni, mint mások.
Miután lekapcsolta a külső burkolatot, látnia kell az alkatrészeket. Noha az elrendezés változhat, szinte az összes mikrohullám azonos alapkészlettel rendelkezik.
- Transzformátor (általában MOT-nek nevezik).
- Nagyfeszültségű kondenzátor.
- Ventilátor.
- Kompakt nagy kapacitású termosztát (kicsi, fekete kör alakú alkatrész).
- Magnetron.
- Relé.
- Előlap.
A legelső dolog a kondenzátor megtalálása. Ebben a modellben a ventilátor szerelés része volt, bár ez változhat. Nem semmilyen körülmények között ne érintse meg a kondenzátor érintkezőit! Ha a fenti kép nem egyértelmű, ezt az, amit keres:

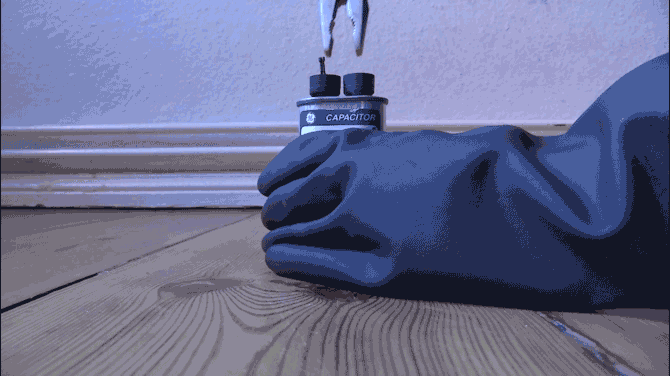

Ha lehetséges, ürítse ki a kondenzátort. Ebben az esetben a kondenzátort behelyeztük a ventilátor szerelvénybe, tehát a kisütés előtt ki kellett venni. A kesztyű viselése és a szigetelt fogantyú tartása közben csavarhúzóval vagy fogóival zárja le a kondenzátor mindkét érintkezőjét. Tartsa ott néhány percig, ügyelve arra, hogy mindenképpen érintkezzen mindkét érintkezővel. Láthat egy villanást vagy hangos pop-ot hallhat, amikor ez megtörténik, ezért készülj fel!
Magnetron, mozogj át!
A mágnesek hihetetlenül veszélyesek lehetnek, miközben biztonságban vannak a sugárzás ellen, ha nem kap táplálékot, a kerámia szigetelők tartalmazhatnak berillium-oxidot, amely belélegezve halálos lehet. Ha Magneto az az X-Men ellensége Ha az X-férfiak középkorban éltekHa az X-Men középkorban létezett, akkor démonokká vagy boszorkányokká dobnák őket? Vagy talán néhányat mágikus lényekként imádnák? Kiderül egy vezető köztük? Illusztrátor Nate Hallinan ... Olvass tovább , a magnetron az összes tüdő ellensége mindenhol.
Gondosan eltávolítjuk a házból, de csak azért, hogy hozzáférjünk a csavarokhoz, amelyek a transzformátort a helyén tartják. Ha eltávolíthatja a transzformátort a magnetron eltávolítása nélkül, hagyja ott, ahol van.
A legtöbb mágnesek így néznek ki, és négy csavarral vannak rögzítve a fő mikrohullámú házhoz. Óvatosan vegye le, csomagolja le és tegye félre, hogy később biztonságosan megsemmisítse.
Transformer idő
A nagyfeszültségű transzformátor (közismert nevén mikrohullámú sütőtranszformátor vagy MOT) a valódi nyeremény ebben a szétszerelésben. A MOT a hálózati váltóáramot (itt 240 V, az Ön számára eltérő lehet) az elsődleges tekercsbe és az áramkörbe veheti olyan elektromágneses indukciós lépések, amelyek bekapcsolnak, hogy 1800 és 2800 volt között jusson ki a szekunder tekercs. Minél több tekercs van a szekunderre, annál nagyobb a feszültség és annál alacsonyabb az erősítő, és fordítva.
A nagyfeszültségű transzformátorok drága tételek lehetnek hobbi vagy barkácsolás céljára, de gondos módosítás mellett a MOT-k felhasználhatók a különféle energiaigények széles skálájának biztosítására.
A MOT nehéz, tehát szinte mindig két vagy négy csavarral van rögzítve a ház aljára. Óvatosan távolítsa el a huzalokat és a csavarokat, és húzza ki a nyereményt.
Számos fantasztikus projekt létezik, amelyet ezzel a fenevaddal lehet megtenni, amelyet később ebben a cikkben tárgyalunk.
A többi eltávolítása
Most, hogy ki vannak téve a nagyobb alkatrészekből, lassan távolítsa el az összes többi darabonként. Lehet, hogy könnyebb lesz, mint én, ha előbb eltávolítja az összes vezetéket.
Ne felejtse el kivenni az alsó panelt, hogy eltávolítsa a forgótányér motorját!
Miután mindent elkészítettél, elegendő összetevőkkel kell rendelkeznie:
Attól függően, hogy mennyire korszerű a mikrohullámú sütő, változhat kissé. Ebben az esetben a következővel jöttünk ki:
- 1 x nagy teljesítményű 240 V váltóáramú motor a ventilátorról.
- 1 x 240 V hajtóműves motor a forgótányértől.
- 1 x kicsi 240 V-os izzó csatlakozóval.
- 5 x mikrokapcsoló.
- 3 x nagyfeszültségű termosztát kapcsolók.
- 1 x 20 w 20 ohm ellenállás.
- 1 x elektromos fűtőelem (ez a mikrohullámú sütő grill funkcióval rendelkezik).
- 1 x 12 V relé.
- 1 x 240AC – 12V transzformátor.
- 1 x nagyfeszültségű transzformátor.
- Különböző darab nagyfeszültségű névleges vezeték és a hálózati vezeték.
Ezen dolgok mellett válogatottunk kisebb ellenállásokat, diódakat, kondenzátorokat és egy induktorral is.

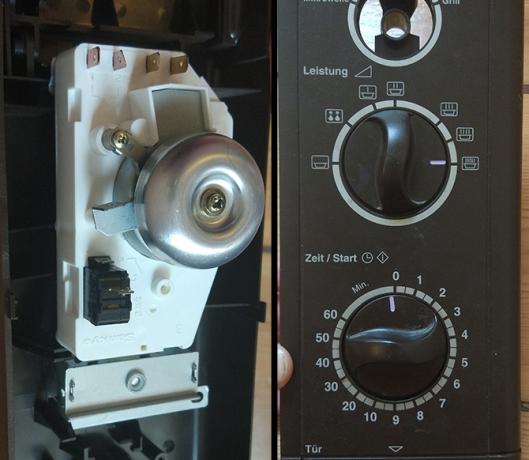

A mikrohullámú előlapot egy darabból is leszereltem. Ez egy időzítő motorját és két további mikrokapcsolót tartalmazza. Ez az egység már önálló és kompakt, és újra felhasználható, amint később látni fogja.
Most, hogy rendelkezik mindennel, amire szüksége van, gyűjtsön össze darabokat, amelyeket nem fog megsemmisíteni. Ennek gyakorlati megvalósítási módja az, ha a külső burkolatot a benne levő magnetronnal szerelje össze, majd az egész egységet vigye a helyi újrahasznosítási központba a biztonságos ártalmatlanítás céljából. A különböző helyeken eltérő szabályok vonatkoznak a készülékek ártalmatlanítására, ügyeljen arra, hogy tartsa be a helyi szabályokat és előírásokat.
Most mi?
Most megvan mindezek a részek, mit tegyünk velük? Néhányuk meglehetősen szakosodott, és csak nagyon konkrét helyzetekre lesz szükségük. Néhányuk azonban itt és most is használható.
A mikrokapcsolók, amelyeket felkarolunk, pillanatnyilag általában nyitva vannak (NO), normál esetben zárva (NC), vagy választókapcsolók, amelyek névleges áramerőssége 16A 250v (ne feledje, a sajátod országonként változhat).

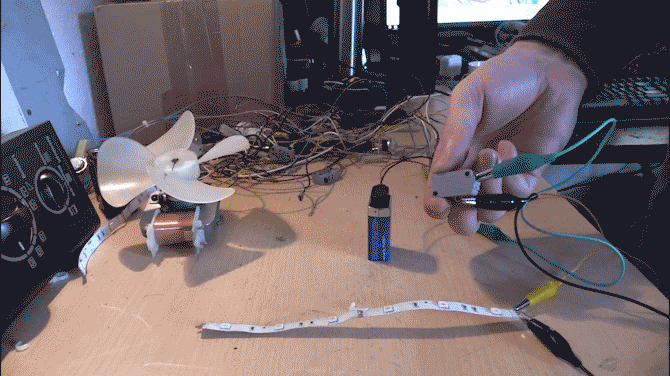

Bár képesek nagy feszültségre, tökéletesen kiválóan teljesítenek kisebb méretű projekteknél is, mivel vannak rugós terheléssel könnyen felszerelhetők az ajtó- és ablakkeretekre, a nádkapcsolók helyett a barkácsolás részeként otthoni biztonsági rendszer Készítse el saját DIY otthoni biztonsági rendszerét szöveges üzenetküldésselKészítsen DIY biztonsági rendszert Arduino-val egy nagyszerű módja annak, hogy többet megtudjon a technológiáról, miért ne hozzon létre olyan biztonsági rendszert, amely szöveges üzenetet küld, amikor mozgást észlel? Olvass tovább . Ha még nem ismeri a mikrovezérlőkkel való együttműködést, akkor azok tökéletesen működnek Arduinóban is kezdő projektek Arduino programozás kezdőknek: Útvilágítás-ellenőrző projekt bemutatójaAz Arduino lámpák vezérlőjének felépítése elősegíti az alapvető kódolási készségek fejlesztését! Kezdjük el. Olvass tovább .
Kiegészítő bónuszként azt tapasztaltam, hogy a huzalozás, amely szintén meg van repedve, tökéletesen illeszkedik a kenyérlemez lyukain.
Az üzenet továbbítva
Fedeztük fel a használatát 5v relék A GPIO használatának alapjai egy málna-pi-nHa bár az Arduino jó volt, csak várjon, amíg megkapja a kezét egy Raspberry Pi-n - ezek a dolgok csodálatosak. Amellett, hogy egy teljesen működőképes számítógép, nekik van egy ... Olvass tovább mikrokontrollerekkel korábban, és ugyanazok az elvek alkalmazhatók a relére, amelyet megmentettünk.
A relét, amelyet a mikrohullámtól megfosztottunk, egy 12 V-os tekercs határoz meg, bár sok relék alacsonyabb feszültséggel működik. A relé, amelyet lekapcsoltam, ebben az esetben tökéletesen működik, mindössze 9 V-os, ezáltal a tökéletes relé egy mikrovezérlőben való használathoz projekt, és mivel az itt elhelyezett relé képes akár 250 V-os kapacitást felvenni, akkor szinte bármilyen otthoni automatizálásban képes lesz fenntartani a felhasználást beállítás.
A legtöbb alkatrészhez adatlapokat találhat a márka- és modellszám keresésével.
A műszerezhető segítő a homunkoloss biztosította a egyszerű útmutató egy 12 V-os relé és Arduino csatlakoztatásához.
A rajongó
A ventilátorhoz csatlakoztatott motor pólusmotor, amely 240 V váltakozó árammal működik. Ennek az az előnye, hogy nagyon erős, miközben meglehetősen csendes.
Ezért tökéletesen alkalmazható házi készítésű füstszívó ventilátorként, amely mindenkinek kellene lennie, aki a forrasztópáka tulajdonosa.
Ha módosítja ezt a mintát John Ward a ventilátor felhasználása érdekében, alacsony költségkeret mellett nagy teljesítményű elszívót hozhat létre.
John becslése szerint ez az épület 75 dollárba kerül, bár a ventilátor többletköltsége nélkül, és más megfertőzött alkatrészek okos felhasználásával ez a tökéletes költségvetési (és egészségtudatos) DIY projekt.
Természetesen felhasználhatja a ventilátort ventilátor készítésére is! A Instructables felhasználói profilja hozzátette a ventilátort egy régi mikrohullámú sütőből egy régi monitorállványhoz, hogy masszív megjelenésű legyen íróasztal ventilátor semmit sem fizet!
Az előlap
A fenti mikrohullámú előlap egy olyan régebbi modell volt, amelynek motorja visszaszámlált, mielőtt kikapcsolná a mikrokapcsolót, bár a tiéd lehet egy újabb digitális kijelző. Ezt az egységet ugyanúgy lehet használni, mint egy visszaszámlálót - tökéletes arra, hogy emlékeztesse Önt, hogy keljen fel és nyújtózkodjon a számítógép elõtt tartózkodás után!
A belső mikrokapcsoló egy készülék vezérlésére is használható. A Instructables felhasználó Koil_1 digitális időzítővel készített több készüléket kikapcsolási időzítő.
Forgassa fel az energiát
A mikrohullámú forgóasztal motorja úgy van kialakítva, hogy nagyon lassan mozogjon a váltakozó áramú áramforrásról. Ez azt jelenti, hogy a nagy nyomatékú motor kézi forgatással képes energiát termelni. Egy csodálatosan egyszerű projektben az Instructables felhasználó ahmedebeed555 létrehozott egy kézi fogantyúval ellátott telefon töltő Használjon alkatrészek mellett!
MOT idő
A cikkben korábban megemlítettem, hogy a MOT volt a legértékesebb része a mikrohullámú készülékek megsemmisítéséhez, és egy gyors google keresés megmutatja miért. Ezeknek a transzformátoroknak a célja az volt, hogy sok furcsa, szokatlan és néha egyenesen veszélyes anyagot hozzon létre találmányok - mindent a házi készítésű elektromos ívekig, a fémolvasztókig, a pontozásig és a hegesztésig gépek.
A YouTube feltalálója Grant Thompson videóinak sorozatával rendelkezik, amelyek a legtöbb ilyen projektet lefedik, és bár mindegyik remek ötlet, a videóit tovább látja ha házi készítésű ARC hegesztőgépet készít, akkor egyértelmű utasításokat ad arra, hogyan lehet saját hegesztőkészüléket kicsire elkészíteni költségvetés.
Mindent egy nap rablásában
Ez a cikk csak néhány dolgot tárgyalt, amelyeket el lehet készíteni egy régi, már nem szükséges mikrohullámú sütőből, és még azok a kisebb alkatrészek is, amelyek nem használhatók azonnal, több dolgot tartalmaznak a jövőbeni eszközkészletben projekteket. A régi készülékek megsemmisítése és újrafelhasználása nagyszerű módja annak, hogy megismerjék az elektronikát, és csökkentsék az általunk előállított hulladék mennyiségét.
Közvetlenül mielőtt elmész, még egyszer: mindig nagy óvatossággal járjon el, ha nagy teljesítményű elektronikával dolgozik. Vigyázzon a megfelelő óvintézkedésekre és szükség esetén használjon védőfelszerelést!
Csináltál csodálatos találmányokat megsemmisített mikrohullámú alkatrészekből? Vont már szét más készülékeket, és készített belőlük saját új gépeket? Tudassa velünk az alábbi megjegyzés szakaszban!
